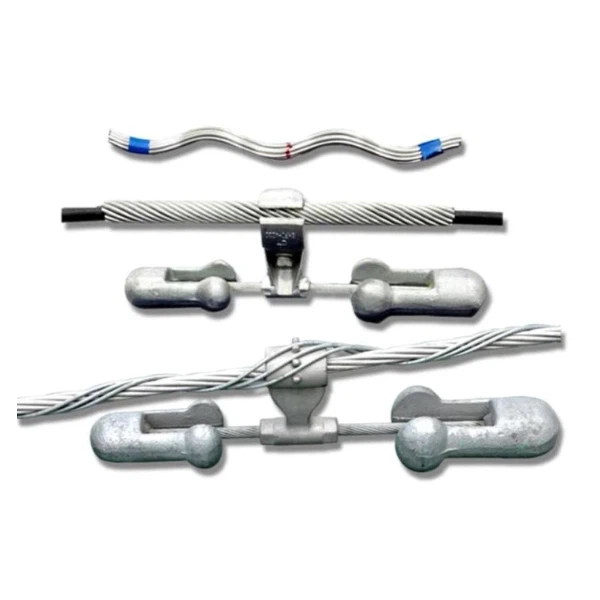

Вибрационен амортисьор

Вибрационният амортисьор (обикновено известен като амортисьор на Stockbridge) е критичен защитен монтаж, инсталиран на проводници (или заземени проводници/OPGW) на линии за предавания и разпределение на главата . Нейната основна функция е да потиска аеоловата вибрация-висока честота, ниска амплитуда колебания, индуцирани от вятър (типично {4 {43-100}} {{{} {3-100 Hz) {{{5} Вибрационна енергия, тя предотвратява:

Неуспех на умората на проводника:Смекчава цикличния стрес при суспензия/скоби, които могат да причинят счупване на нишката .

Хардуерни щети:Намалява преноса на напрежението в съседни фитинги (скоби, изолатори, кули) .

Намаляване на шума:Минимизира звуковата тананикане от вибриращи проводници .

Подобрена надеждност:Удължава експлоатационния живот на линията чрез предотвратяване на деградация, свързана с вибрацията .

Основни компоненти:

Линейна скоба:Осигурява амортисьора към проводника (материал: кована/отливна алуминиева сплав, горещо намалена стомана) .

Тежести/дъмбели:Симетрични маси (обикновено чугун или стомана, често с каучук), които абсорбират и разсейват енергия .

Кабел на месинджър:Гъвкав, високоякостен стоманен кабел (поцинкована), свързваща скоба към тежести . Нейната дължина и твърдост определят резонансната честота .

Настроена маса за затихване:Проектиран да резонира при доминиращата вибрационна честота на проводника . тежести, които се колебаят извън фазата с проводника, превръщайки вибрационната енергия в топлина чрез хистерезис на кабела и затихване на въздуха .

Разсейване на енергия:Прехвърля енергията на вибрационния проводник към тежестите, разсейвайки я чрез вътрешно триене и аеродинамично влачене .

Оптимизирано разположение:Монтиран в изчислени позиции на „анти-възел“ (обикновено 0 . 5–4m от точките на окачване) за максимална ефективност въз основа на типа на проводника, напрежението, обхвата и данните за вятъра.

Варианти за оразмеряване:Скала на теглото и размерите с диаметър на проводника, дължина на педя, напрежение и местна тежест на вятъра (e . g ., по -големи амортисьори за EHV линии/дълги пести) .

Корозионна устойчивост:Главна поцинкована или еквивалентно покритие на всички метални части за дългосрочна издръжливост на открито .

Пасивна операция:Не изисква външен източник на захранване .

Ниска поддръжка:Инженерно за разширен експлоатационен живот с минимална интервенция (препоръчана визуална проверка) .

Вибрационните амортисьори са от съществено значение за надземните линии в среда, предразположени към индуцирано от вятъра трептене, включително:

HV/EHV/UHV трансмисионни линии:Стандартна защита за проводници, по-голяма или равна на 66kV, особено критична за проводника с голям диаметър при високо напрежение .

Дълги пести и кръстовища:Речни/долини, планински терен или обхваща> 400м, където вибрационните амплитуди са най -високи ., често се използват със спирални вибрационни амортисьори или амортисьор .

Високорискови вятърни зони:Крайбрежни райони, равнини, пустини и други открити региони със стабилни ветрове (0 . 5–10 m/s).

Разпределителни линии (MV/LV):Приложени към основните линии на захранващите с дълги петна или значителен риск от вибрации .

Заземени проводници и OPGW:Инсталиран на статични проводници и оптични кабели (OPGW, ADSS), за да се предотврати повреда на вибрациите .

Ново строителство:Интегрална за дизайн на линията съгласно IEEE, IEC или CIGRE стандарти .

Модернизация и надстройки:Добавени към съществуващите линии, показващи умора на вибрации или се оценяват като висок риск .

Резюме:Вибрационните амортисьори са жизненоважни за предпазване на надземните електропроводи срещу умора на проводника, причинена от вибрация, предизвикана от вятъра ., използвайки настройните принципи на затихване на масата, те разсейват енергията чрез динамични класове на противодействия . техните разгръщания обхващат всички класове на напрежение коридори .
